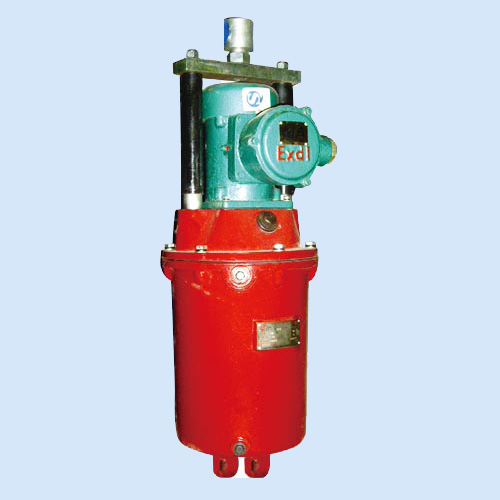

推动器
推动器

  Ed 系列电力液压推动器应用  电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动控制装置,广泛用作各种块式制动器和盘式制动器的驱动装置,还可以用于各种工业阀门、闸...

  • 价格:询价
  • 详细描述

      Ed 系列电力液压推动器应用

      电力液压推动器是一种集电机、离心泵、油缸为一体,结构紧凑的驱动控制装置,广泛用作各种块式制动器和盘式制动器的驱动装置,还可以用于各种工业阀门、闸门、定向摆动和转动(<900)装置及夹紧装置的驱动控制。

      Ed系列推动器附加装置

      Ed推动器可根据用户的要求增设附加装置来实现如下附加功能:可同时设置上下限位开关。

      上升限位开关:可指示制动器是否正常打开,推杆是否推到规定位置等。

      下降限位开关:可指示制动器是否正确闭合,推杆是否回到规定位置等。

      上升延时阀和下降延时阀或上升下降延时阀,可在额定动作时间至额定动作时间的10-20倍内调整所需的具体延时值。

      短行程推动器可增设内置式制动弹簧( c-弹簧)、复位弹簧(w-弹簧)、缓冲弹簧( d-弹簧) 。

      增设加热器,在使用地点环境温度低于-20'C,可根据需要增设加热器。

      加热器参数值:

    参数值

      ed推动器型号说明

    ed推动器型号说明

      性能及结构特点

    推动器附加装置


      Ed 系列推动器是***引进原西德EMG公司全套设计与制造技术生产制造,符合德国DIN15430和JB/T 10603-2006标准。Ed 系列推动器其零部件均由数控加工中心加工,从加工到装配,严格的工艺、完善的检测、可靠的性能及寿命试验确保了整机的***佳性能。

      铝合金外壳全密封单推杆结构,外形美观、重量轻、功能齐全、性能优良、品种规格齐全。

      电机为非油浸式结构, F级绝缘,耐热性好,寿命长。

      电机接线盒盖设有密封,采用电缆填料函进线,牢固可靠,电气防护等级IP65。

      电机轴和推杆均经过表面特殊处理,使密封件寿命大大延长。

      传动部分全部为双密封结构,密封可靠。

      Ed推动器油缸壳体一侧设有平衡气室,可在0-180。范围内安装使用。

      安装方式的选择

    安装方式的选择

      垂直安装:活塞杆连接块朝上。 水平安装和中间任意位置: 安装形式如下图示。

    参数值

      所有推动器的推杆连结块都可以旋转。Ed50-Ed301 安装底座可作90。旋转。Ed23和Ed30安装底座也可提供900旋转,但安装高度尺寸A增加8毫米(订货时说明) 。 无论何种安装位置,活塞杆都不能承受径向力,以免影晌使用效果和寿命。
